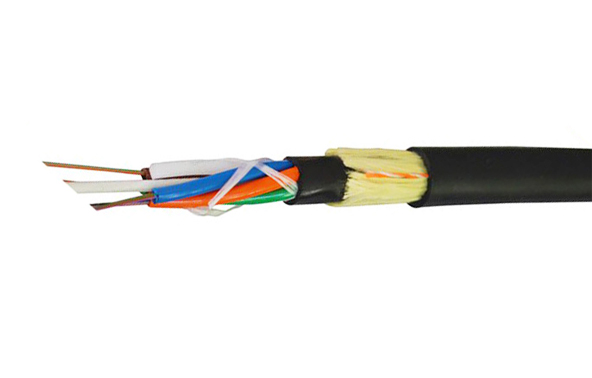

Cáp quang tự treo ADSS (khoảng vượt ≤ 150 M)

Giá: Vui lòng liên hệ

Mã sản phẩm: ADSS - 003

Tình trạng: Còn hàng

Sản phẩm chính hãng 100%

Giao hàng trong 30 phút, đổi trả 1 tháng (nếu lỗi).

Giao hàng toàn quốc - thanh toán tại nhà (khi nhận hàng).

Đặt hàng

( Tư vấn miễn phí - không mua không sao )

Điện thoại: (024) 6276-1113 | (024) 6276-1112
Hotline: 0945.86.86.76

Nếu bạn ngại đặt mua sản phẩm HÃY GỌI ĐIỆN chúng tôi sẽ giúp bạn!

NÓI CHUYỆN VỚI KINH DOANH QUA ZALO

Kinh Doanh: 0945868676

Chi tiết sản phẩm: Cáp quang tự treo ADSS (khoảng vượt ≤ 150 M)

1. Đường kính, trọng lượng và bán kính uốn cong nhỏ nhất của cáp:

Bảng 1:

Số sợi quang	Đường kính trung bình của cáp (mm)	Trọng lượng cáp (kg/km)	Bán kính uốn cong nhỏ nhất (mm)
			Có tải	Không tải
4~36	13.15	121.3 -127.0	265	132

2. Đặc tính vật lý, cơ học và môi trường của cáp

2.1. Đặc tính vật lý và môi trường

Các đặc tính vật lý, cơ học và môi trường của cáp ADSS được kiểm tra theo bảng 2 tại bước sóng 1550nm

Bảng 2 - Đặc tính vật lý, cơ học và môi trường của cáp ADSS

ĐẶC TÍNH		PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN
Khả năng chịu căng		# Phương pháp thử: IEC 60794-1-2-E1 - Đường kính trục cuốn: 30D (D = đường kính cáp) - Tải thử lớn nhất: 610kg - Tải thử liên tục : 190kg # Chỉ tiêu: - Độ căng của sợi: £ 0.6% Tải lớn nhất - Tăng suy hao: £ 0.1 dB tải liên tục
Khả năng chịu ép		# Phương pháp thử: IEC 60794-1-2-E3 - Lực thử: 1100 N/50 mm trong 10 phút - Số điểm thử: 1 # Chỉ tiêu - Tăng suy hao: £ 0.10 dB - Cáp không bị vỡ vỏ, đứt sợi
Khả năng chịu va đập		# Phương pháp thử: IEC 60794-1-2-E4 - Độ cao của búa: 100 cm - Trọng lượng búa: 1 kg - Đầu búa có đường kính : 25 mm - Số lần thử tại một điểm: 1 lần - Số điểm thử: 10 điểm (cách nhau 10 cm dọc theo chiều dài cáp ) # Chỉ tiêu - Độ tăng suy hao : £ 0.10 dB - Sợi quang không gẫy, vỏ cáp không bị hư hại
Khả năng chịu uốn cong		# Phương pháp thử: IEC 60794-1-2-E6 - Đường kính trục uốn: 20D (D = đường kính cáp) - Góc uốn : ± 90° - Số chu kỳ : 25 chu kỳ # Chỉ tiêu - Độ tăng suy hao : £ 0.10 dB - Sợi quang không gẫy, vỏ cáp không bị hư hại
Khả năng chịu xoắn		# Phương pháp thử: IEC 60794-1-2-E7 - Chiều dài thử xoắn: 2m - Số chu kỳ: 10 chu kỳ - Góc xoắn: ± 180° # Chỉ tiêu sau khi hoàn thành phép thử - Độ tăng suy hao: £ 0.10 dB - Sợi quang không gẫy, vỏ cáp không bị hư hại
Khả năng chịu nhiệt	# Phương pháp thử: IEC 60794-1-2-F1 - Chu trình nhiệt : 23°C ® -30°C ® +60°C ® 23°C - Thời gian tại mỗi nhiệt độ : 24 giờ # Chỉ tiêu - Độ tăng suy hao: £ 0.10 dB/km
Thử độ chẩy của hợp chất độn đầy	# Phương pháp thử: IEC 60794-1-E14 - Chiều dài mẫu thử: 0.3 m một đầu đã tuốt vỏ cáp xấp xỉ 80mm, treo ngược trong buồng thử - Thời gian thử : 24 giờ - Nhiệt độ thử : 60°C # Tiêu chuẩn - Chất độn đầy ở mẫu thử không bị chẩy rơi xuống - Các sợi quang ở ống lỏng vẫn giữ nguyên vị trí không bị rơi
Khả năng chống thấm	# Phương pháp thử: IEC 60794-F5 - Chiều dài mẫu: 3m - Chiều cao cột nước: 1m - Thời gian thử: 24 giờ # Tiêu chuẩn - Nước không bị thấm qua mẫu thử

2.2. Đặc tính cơ điện của cáp

Bảng 3 - Đặc tính cơ điện của cáp

THÔNG SỐ KỸ THUẬT	CHỈ TIÊU
Loại vỏ	Nhựa HDPE màu đen chịu lực, chống tia cực tím và côn trùng gặm nhấm
Khoảng vượt tối đa	£ 150m
Cường độ điện trường cho phép lớn nhất	£ 35kV
Tải trọng cho phép lớn nhất khi lắp đặt	£ 9kN
Tải trọng cho phép lớn nhất khi làm việc	£ 4kN
Tải trọng phá huỷ cáp	£ 15kN
Khả năng chịu nén	2000N/10cm
Hệ số dãn nở nhiệt	£ 8.2x10-6/oC
Độ võng tối đa với khoảng vượt 150m	£1.5%
Dải nhiệt độ	-10 oC - 70 oC
Độ ẩm tương đối	0%~100% không đọng sương
Bán kính uốn cong nhỏ nhất khi lắp đặt	≥ 20 lần đường kính ngoài của cáp
Bán kính uốn cong nhỏ nhất sau khi lắp đặt	≥10 lần đường kính ngoài của cáp
Áp suất gió làm việc tối đa	90 daN/m2
